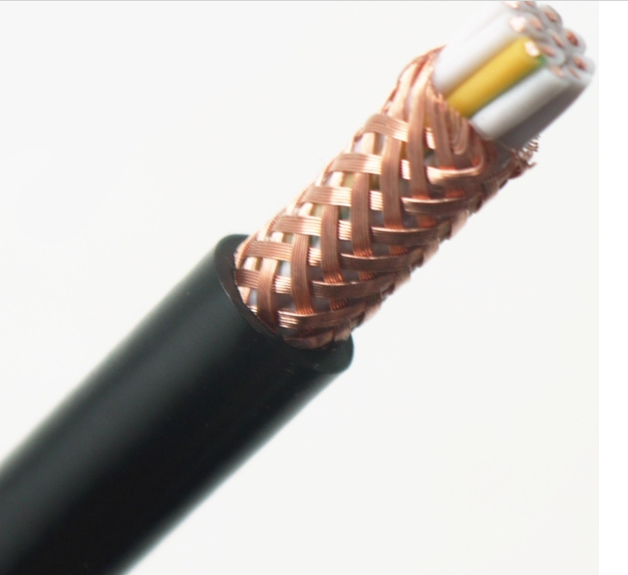

耐寒電纜ZR-KYJVRHDP ZR-KYJVRHD
1、用途：耐寒電纜ZR-KYJVRHDP ZR-KYJVRHD 廣泛應用惡劣的高寒環境，如發電、冶金、化工、石油、港口等惡劣環境電器設備之間的連接?！≡诟吆畾夂蛳氯员３至己玫膹椥院蛷澢阅堋Ｄ壳拔覀冧N售的耐寒電纜已經在各個行業及惡劣壞境下使用.
2使用特點
a、耐寒電纜ZR-KYJVRHDP ZR-KYJVRHD 具有不錯的耐寒性能，耐寒護套在-40℃，16H的低溫沖擊條件下按GB/T2951進行試驗后無任何目力可見的裂紋。
b、耐寒電纜ZR-KYJVRHDP ZR-KYJVRHD 導體長期允許高工作溫度為90℃。
c、短路時（長持續時間不超過5s）電纜導體的高溫度不超過250℃。
d、電纜的低長期使用溫度為-40℃，電纜的敷設溫度不低于-10℃，彎曲半徑為：?jiǎn)涡倦娎|不小于電纜直徑的20倍；多芯電纜不小于電纜直徑的15倍。
3.阻燃YJVHD耐寒電力電纜阻燃YJVHD耐低溫鎧裝電纜型號M稱及適用范圍：
|
型 號 |
M稱 |
|
ZR-KYJVRHDP
|
銅芯交聯聚乙烯J緣,耐寒PVC護套耐低溫屏蔽阻燃控制電纜 |
|
ZR-KYJVRHD |
|
|
銅芯交聯聚乙烯J緣,耐寒PVC護套耐低溫阻燃控制電纜 |
|
型號 |
M稱 |
適用范圍 |
|
YJVHD |
銅芯交聯聚乙烯J緣氯乙烯護套耐低溫電力電纜 |
室內、隧道及電纜溝等場所，不能承受機械外力。單芯電纜不允許敷設在磁性管道中。 |
|
YJLYHD |
鋁芯交聯聚乙烯J緣乙烯護套耐低溫電力電纜 |
|
|
YJYHD |
銅芯交聯聚乙烯J緣氯乙烯護套耐低溫電力電纜 |
|
|
YJLYHD |
鋁芯交聯聚乙烯J緣氯乙烯護套耐低溫電力電纜 |
|
|
YJVHD22 |
銅芯交聯聚乙烯J緣鋼帶鎧裝PVC護套耐低溫電力電纜 |
室內、隧道、電纜溝內，或埋地敷設等，能承受一定機械外力，但不能承受大的拉力。 |
|
YJLVHD22 |
鋁芯交聯聚乙烯J緣鋼帶鎧裝PVC護套耐低溫電力電纜 |
|
|
YJVHD23 |
銅芯交聯聚乙烯J緣鋼帶鎧裝PVC護套耐低溫電力電纜 |
|
|
YJLVHD23 |
鋁芯交聯聚乙烯J緣鋼帶鎧裝PVC護套耐低溫電力電纜 |
|
|
YJVHD32 |
銅芯交聯聚乙烯J緣細鋼絲鎧裝PVC護套耐低溫電力電纜 |
室內、隧道、電纜溝、豎井或埋地敷設等，能承受機械外力和一定的拉力。 |
|
YJLVHD32 |
鋁芯交聯聚乙烯J緣細鋼絲鎧裝PVC護套耐低溫電力電纜 |
|
|
YJVHD 33 |
銅芯交聯聚乙烯J緣細鋼絲鎧裝PVC護套耐低溫電力電纜 |
|
|
YJLVHD 33 |
鋁芯交聯聚乙烯J緣鋼帶鎧裝PVC護套耐低溫電力電纜 |
阻燃YJVHD耐寒電力電纜阻燃YJVHD耐低溫鎧裝電纜
|
型號 截面mm2 |
ZR-YJVHD |
ZR-KYJVRHD |
KYJYP2HHD |
KYJY23HHD |
|
0.75 1.0 1.5 2.5 4 6 10 |
2～61 2～61 2～61 2～61 2～14 2～14 2～10 |
4～61 4～61 4～61 4～61 4～14 4～14 4～10 |
4～61 4～61 4～61 4～61 4～14 4～14 4～10 |
7～61 7～61 7～61 4～61 4～14 4～14 4～10 |
電纜使用導則
（1）電纜線芯的長期允許工作溫度不大于125℃。
（2）電纜的敷設溫度不低于﹣20℃，允許彎曲半徑為：
（3）無鎧裝的電纜不小于電纜外徑的8倍；
（4）有鎧裝的電纜不小于電纜外徑的16倍。
（5）電纜的低長期使用溫度為－40℃。
電纜技術特性：
成品電纜導體20℃時直流電阻不大于表3規定的數值
|
標稱截面mm2 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
20時大直流電阻Ω/km |
24.5 |
18.1 |
12.2 |
7.41 |
4.63 |
3.08 |
1.83 |
成品電纜經受3500V工頻交流電壓試驗5min不擊穿。
電纜J緣電阻90℃時不小于1.5MΩ/KM。
交聯聚乙烯J緣控制電纜具有優良的性能，它的耐在﹣20℃、16h的低溫沖擊條件下按GB/T2951-1997進行試驗后無目力可見的裂紋。
