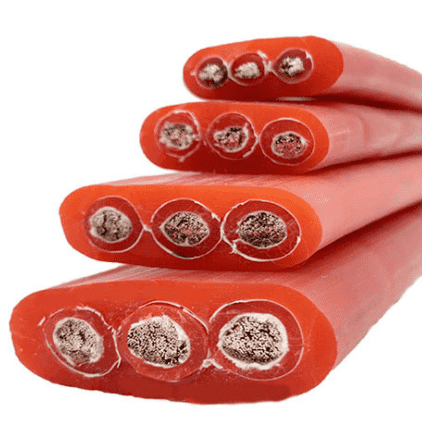

YGC YGCRB硅橡膠扁平軟電纜

一、用途
YGC YGCRB硅橡膠扁平電纜適用于航空、航天、軍工、石油、化工、冶金、電力等易燃高溫環境中的電器設備上供輸電之用。
二、型號、名稱及規格
型號
名稱

YGC
銅芯硅橡膠絕緣硅橡膠護套移動用重型電力電纜

YGCB
銅芯硅橡膠絕緣硅橡膠護套移動用重型扁電力電纜

YGZ
銅芯硅橡膠絕緣硅橡膠護套移動用中型電力電纜

規格：
導體芯數
1芯
2芯
3芯
4芯、3+1芯
5芯、4+1芯、3+2芯
導體截面
1.5～300
1.5～300
1.5～300
4～300
4～185
注：除以上所列出的規格、芯數以外，如果用戶需要其它各種規格、芯數的電纜可以提出，我公司可根據用戶的特殊要求專門訂制以滿足需要。

三、YGC YGCRB硅橡膠扁平電纜產品執行標準
Q/HY01-2007

四、YGC YGCRB硅橡膠扁平電纜使用條件
交流額定工作電壓： 0.6/1KV
工作溫度：固定敷設：-60℃～180℃
非固定敷設：-40℃～180℃
安裝敷設zui低環境溫度：不低于-40℃
電纜允許彎曲半徑：不小于電纜外徑的6倍
五、電纜結構描述
5.1 導體
導體采用符合GB/T 3956要求的銅導體。
導體表面光潔、無油污、無損傷絕緣的毛刺、銳邊。
5.2 絕緣
絕緣材料采用硅橡膠材料，絕緣緊密擠包在導體上，且容易剝離不傷導體，絕緣表面平整、光滑。
絕緣厚度符合標準的規定，絕緣厚度的平均值不小于標稱值，其zui薄處的厚度不小于標稱值的90%-0.1mm。
5.3成纜
絕緣線芯絞合成纜，成纜的絞向為右向，成纜后重疊繞包聚酯膜包帶，重疊繞包的搭蓋率不小于20％。
5.4填充
為使成纜的纜芯圓整，根據需要允許采用非吸濕性材料作為填充。
5.6外護套
外護套材料采用硅橡膠護套材料。
護套緊密擠包在絕緣線芯或纜芯上，且容易剝離不傷纜芯。護套表面光潔、色澤均勻。
護套厚度符合標準的規定，護套厚度的平均值不小于標稱值，其zui薄處的厚度不小于標稱值的85%-0.1mm。

六、主要技術指標
20℃導體直流電阻符合GB/T 3956。
20℃zui小絕緣電阻為100MΩ.km。
成品電纜應經受交流50Hz，試驗電壓3500V，5分鐘不擊穿。

七、注意事項：
1 電纜移動使用時溫度范圍應控制在-30℃ ~ +180℃之間，溫度過低易造成電纜內部或護套因彎折受損傷。
2 電纜的編織屏蔽層是防電磁干擾的結構，安裝使用時應接通0電位（地電位），防止因電磁場的干擾所產生的靜電荷產生電場干擾電纜信號的傳輸、使所產生的靜電荷及時泄漏。該電纜的屏蔽層對磁場也同樣具有一定的防護作用。
3 電纜應避免車輛碾壓、或硬物體強烈撞擊，以免損壞電纜的絕緣層或護套。
4 電纜儲存時應存放在避免陽光照射的環境條件干燥的通風良好的庫房內儲存，并避免接觸具有腐蝕性的溶劑液體或氣體。
