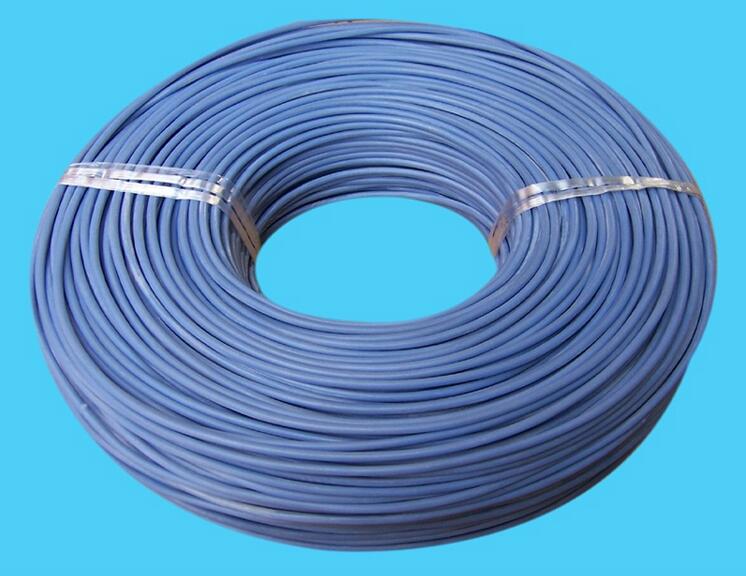

PT100補償導線的概述
該產品J緣層和護層選用更優氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸、堿、耐磨和不燃延之性能，使用溫度在-60～205～260℃，產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部，具有優良的防水、耐酸、堿、耐化學試劑、耐磨、耐油、
耐老化和不燃之性能，可浸入油水中長期使用。
PT100補償導線的型號和M稱
補償導線型號按產品的品種劃分為：SC，KC，KX，EX，JX，TX。
其中：a)型號個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)
c)字母“C”表示補償型補償導線(型別)
注：SC型補償導線可配用R型分度號熱電偶。
使用分類 | 標志 | 允許等及護層著色 | |
普通 | 準確 | ||
一般用 | G | B（黑色） | A（灰色） |
耐熱用 | H | B（黑色） | A（黃色） |
R多股軟線芯 | ||
J緣層及護層 | 使用溫度 | |
材 料 | 符 號 | |
聚氯乙烯 | PVC | -25～105℃ |
聚四氟乙丙烯 | FEP | -60～205℃ |
可溶性聚四氟乙烯 | PFA | -60～260℃ |
PT100補償導線的適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。補償導線分為延長性與補償型。補償導線按熱電特性的允差不同分為準確(符號S)和普通（符號無）。熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。產品標準: 熱電偶補償導線：GB/T4989-94[1]熱電偶補償電纜：Q/ 3 20831 SQL07-96 使用特性: 使用溫度：耐熱：-65~+200℃及-65~+260℃兩種；普通：-40~+70℃及-40~+105℃兩種；***小彎曲半徑：補償導線：不小于導線外8倍；補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍
型號M稱
補償電纜型 號 M 稱KX-FF 氟塑料J緣氟塑料護套普通K分度熱電偶用補償電纜KX-FPF 氟塑料J緣氟塑料護套銅絲編織分屏蔽普通K分度熱電偶用補償電纜KX-FPFP 氟塑料J緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通K分度熱電偶用補償電纜KX-FFP 氟塑料J緣氟塑料護套銅絲編織總屏蔽普通K分度熱電偶用補償電纜KXS-FF 氟塑料J緣氟塑料護套準確K分度熱電偶用補償電纜KXS-FPF 氟塑料J緣氟塑料護套銅絲編織分屏蔽準確K分度熱電偶用補償電纜KXS-FPFP 氟塑料J緣氟塑料護套銅絲編織分屏蔽及總屏蔽準確K分度熱電偶用補償電纜KXS-FFP 氟塑料J緣氟塑料護套銅絲編織總屏蔽準確K分度熱電偶用補償電纜KX-FP3F 氟塑料J緣鋁/塑復合帶分屏蔽氟塑料護套普通K分度熱電偶用補償電纜KX-FP3FP3 氟塑料J緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通K分度熱電偶用補償電纜KX-FFP3 氟塑料J緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通K分度熱電偶用補償電纜KXS-FP3F 氟塑料J緣鋁/塑復合帶分屏蔽氟塑料護套準確K分度熱電偶用補償電纜KXS-FFP3 氟塑料J緣及護套鋁/塑復合帶總屏蔽準確K分度熱電偶用補償電纜KXS-FP3FP3 氟塑料J緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套準確K分度熱電偶用補償電纜注：1、其它型號補償電纜EX、SC、KC、NC、NX、BC、TX、JX，只需改寫型號的項，如EX-FF EX-FPF等。2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑料J緣銅帶繞包分屏蔽氟塑料護套普通K分度熱電偶用補償電纜。3、還有一些特制的聚四氟乙烯薄膜與玻璃絲復合J緣及護套的高溫補償電纜，如：KXHF4
技術指標
型號 | 熱電偶 分度號 | 配用 熱電偶 | 補償導線合金絲 | J緣層著色 | | |
正 | 負 | 正 | 負 | | | |
BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 紅 | 灰 |
SC | S | 鉑銠10-鉑 | SPC（銅） | SNC(銅鎳0.6) | 紅 | 綠 |
RC | R | 鉑銠13-鉑 | RPC（銅） | RNC(銅鎳0.6) | 紅 | 綠 |
KCA | K | 鎳鉻-鎳硅 | KPCA（鐵） | KNCA((銅鎳22) | 紅 | 蘭 |
KCB | KPCB（銅） | KNCB(銅鎳40) | 紅 | 蘭 | | |
KX | KPX(鎳鉻10) | KNX(鎳硅3) | 紅 | 黑 | | |
NC | N | 鎳鉻硅-鎳硅 | NPC（鐵） | NNC(銅鎳18) | 紅 | 灰 |
NX | NPX（鎳鉻14硅） | NNX(鎳硅4) | 紅 | 灰 | | |
EX | E | 鎳硅-銅鎳 | EPX(鎳鉻10) | ENX(銅鎳45) | 紅 | 棕 |
JX | J | 鐵-銅鎳 | JPX（鐵） | JNX(銅鎳45) | 紅 | 紫 |
TX | T | 銅-銅鎳 | TPX（銅） | TNX(銅鎳45) | 紅 | 白 |
WC3/25 | WRe3-WRe25 | 鎢錸3-鎢錸25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
WC5/26 | WRe5-WRe26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
