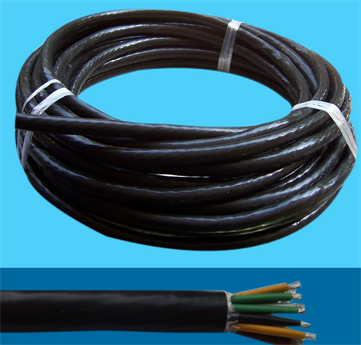

耐高溫補償導線WC3/25HFF-2*2.5
耐高溫補償導線WC3/25HFF-2*2.5適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。補償導線分為延長型與補償型。 耐高溫補償導線WC3/25HFF-2*2.5已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
|
項目 |
代號 |
代號含義 |
|
項目 |
代號 |
代號含義 |
|
型號 |
SC |
配用S分度號熱電偶補償型補償導線 |
|
耐熱等級 |
70 |
zui高使用溫度為70℃ |
|
RC |
配用R分度號熱電偶補償型補償導線 |
105 |
zui高使用溫度為105℃ |
|||
|
NC |
配用N分度號熱電偶補償型補償導線 |
200 |
zui高使用溫度為200℃ |
|||
|
NX |
配用N分度號熱電偶延長型補償導線 |
275 |
zui高使用溫度為275℃ |
|||
|
KCA |
配用N分度號熱電偶補償型補償導線 |
|
絕緣材料 |
V |
聚氯乙烯PVC |
|
|
KX |
配用K分度號熱電偶延長型補償導線 |
|
Y |
聚乙烯PE |
||
|
EX |
配用E分度號熱電偶延長型補償導線 |
|
B |
聚丙烯PP |
||
|
JX |
配用J分度號熱電偶延長型補償導線 |
|
F4 |
聚四氟乙烯 |
||
|
TX |
配用T分度號熱電偶延長型補償導線 |
|
F46 |
聚全氟乙丙烯FEP |
||
|
系列代號 |
ZR |
阻燃電纜 |
|
護套材料 |
V |
聚氯乙烯PVC |
|
ia |
本安電纜 |
|
B |
聚丙烯PP |
||
|
使用分類 |
G |
一般用 |
|
F4 |
聚四氟乙烯 |
|
|
H |
耐熱用 |
|
F46 |
聚全氟乙丙烯FEP |
||
|
精度等級 |
S |
精密度 |
|
屏蔽材料 |
/ |
無屏蔽可省略 |
|
/ |
普通級 |
|
P |
鍍錫銅線 |
||
|
|
PL |
鋁塑復合帶 |
||||
|
|
P2 |
銅塑復合帶或銅帶 |
||||
|
規(guī)格 |
- |
2×導體截面積 |
|
導體材料 |
/ |
單股導體可省略 |
|
|
R |
多股絞合導體 |
|
性能項目 |
單位 |
指標 |
|
工作電容 |
PF/m |
≤180 |
|
電容不平衡 |
PF/m |
≤1 |
|
分布電感 |
µH/m |
≤0.6 |
|
靜電感應電壓（靜電電壓20KV） |
V |
≤1 |
|
電磁干擾感應電壓（干擾磁場400A/m) |
µV |
≤5 |
其它性能指標:見表(九)
|
項目 |
單位 |
技術指標 |
|
|
PVC絕緣 |
PT、PP、F46絕緣 |
||
|
絕緣電阻（20℃） |
MΩ.Km |
25 |
100 |
|
阻燃特性 |
- |
- |
A類(按GB12666.5-90試驗) |
型號及結構形式：
|
型號 |
線芯材料 |
線芯形式 |
標稱截面mm>2 |
導體結構根/直徑mm, |
成品電纜外徑參數（mm） |
|
KC-HFF BR>WC5/26HFF |
補償導線合金絲 |
單股線芯 |
0.2 |
1/0.52 |
1.6×2.4 |
|
多股線芯 |
0.2 |
7/0.2 |
1.7×2.6 |
KX-HFF耐溫KX補償導線技術指標:
型號、合金絲材料和絕緣顏色:見表(四)
|
補償導線型號 |
配用熱電偶 |
熱電偶分度號 |
補償導線合金絲 |
絕緣層著色 |
||
|
正極 |
負極 |
正極 |
負極 |
|||
|
BC |
鉑銠30-鉑銠6 |
B |
銅 |
銅 |
紅 |
灰 |
|
SC |
鉑銠10-鉑熱電偶 |
S |
銅(SPC) |
SNC銅鎳(0.6) |
紅 |
綠 |
|
RC |
鉑銠10-鉑熱電偶 |
R |
銅(RNC) |
RNC銅鎳(0.65) |
紅 |
綠 |
|
CA |
鎳鉻-鎳硅熱電偶 |
K |
鐵(KPGA) |
KNCA銅鎳(22) |
紅 |
藍 |
|
CB |
銅(KPGB) |
KNCB康銅(40) |
紅 |
藍 |
||
|
KX |
鎳鉻(KPX)(10) |
KNX鎳硅(3) |
紅 |
黑 |
||
|
NC |
鎳鉻硅-鎳硅熱電偶 |
N |
鐵(NPC) |
NNC銅鎳(18) |
紅 |
灰 |
|
NX |
鎳鉻硅(NPX)(14) |
NNX鎳硅(4) |
紅 |
灰 |
||
|
EX |
鎳鉻-銅鎳熱電偶 |
E |
鎳鉻(EPX)(10) |
ENX銅鎳(45) |
紅 |
棕 |
|
JX |
鐵-銅鎳熱電偶 |
J |
鐵(JPX) |
JNX銅鎳(45) |
紅 |
紫 |
|
TX |
銅-銅鎳熱電偶 |
T |
銅(TPX) |
TNX銅鎳(45) |
紅 |
白 |
|
WC3/25 |
鎢錸3-鎢錸25 |
WRe3-WRe25 |
WPC3/25 |
WNC3/25 |
紅 |
黃 |
|
WC5/26 |
鎢錸5-鎢錸26 |
WRe5-WRe26 |
WPC5/26 |
WNC5/26 |
紅 |
橙 |
|
注:型號第三個字母與熱電偶分度號相對應，第三個字母中“C”表示補償型補償導線，第四個字母“X”表示延長型補償導線。SC型補償導線可以用R型分度號熱電偶。 |
||||||
使用分類和護套顏色：見表（五）
|
使用分類 |
精度等級及標志 |
護套顏色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
||
|
一般級 |
G |
/ |
S |
黑色 |
灰色 |
|
耐熱級 |
H |
/ |
S |
黑色 |
黃色 |
KX-HFF耐溫KX補償導線熱電動勢、允差及往復電阻：見表（六）
|
熱電偶 |
補償導線 |
熱電勢、允差 |
熱電偶 |
|||||
|
100℃ |
200℃ |
|||||||
|
熱電勢 |
允差 |
熱電勢 |
允差 |
|||||
|
普通級 |
精密級 |
普通級 |
精密級 |
|||||
|
S或R |
SC或RC |
645 |
±60（±5℃) |
±30(±2.5℃) |
1440 |
±60(±5℃) |
- |
1000 |
|
K |
KCA |
4095 |
±100（±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
1000 |
|
KCB |
4095 |
±100（±2.5℃) |
±60(±1.5℃) |
- |
±100(±2℃).5 |
±60(±1.5℃) |
900 |
|
|
KX |
4095 |
±100（±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
|
N |
NC |
2774 |
±100（±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NX |
2774 |
±100（±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
|
E |
EX |
6317 |
±200（±2.5℃) |
±120(±1.5℃) |
13419 |
±200(±2.5℃) |
±100(±1.5℃) |
500 |
|
J |
JX |
5268 |
±140（±2.5℃) |
±85(±1.5℃) |
10777 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
|
T |
TX |
4277 |
±60（±1.0℃) |
±30(±0.5℃) |
9286 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
